Los PowerFlex 755 High Power es una solución autosoportada para potencias desde 350 Hp a 2000 Hp en 480 VAC. Entre las principales características de este modelo se encuentran:
- Diseño extraíble.
- El chasis de control puede ser removido e instalado remotamente hasta 23 metros.
- Supresor de picos reemplazable
- Fusibles luminosos indican estado del mismo.
- Indicador de estado del supresor de picos.
- Acometida por parte superior o inferior.
- Terminales ajustables.
- Opciones de preingeniería disponibles.
- Divesos tipos de enclosures IP00, IP20, IP54.
- Capacidad de trabajar en potencia reducida ante fallas de un módulo completo de potencia.
- Diagnósticos predictivos.
- Diagnósticos adicionales en el inversor y convertidor.
- DeviceLogix.
Figura 1. Carrito Rodante y PowerFlex 755 High Power Frame 8 [2]
De 400 Hp a 2000 Hp se incluyen los frames 8, 9 y 10, como se muestra en la siguiente figura. El frame 9 posee dos inversores (dos columnas) en paralelo, por su parte el 10 posee tres inversores (tres columnas) en paralelo.

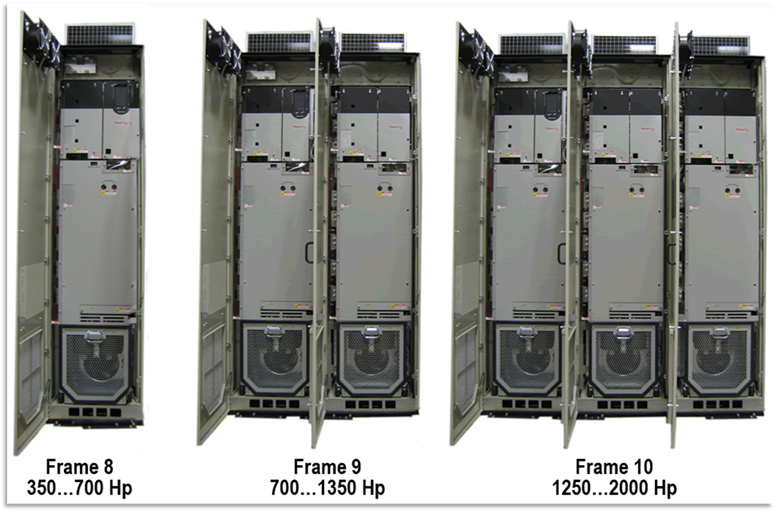

Figura 2.PowerFlex 755 Frames 8,9,10 [6]
Conozca más el PowerFlex 755 High Power observando el siguiente video:
Diseño extraíble
Los PowerFlex 755 High Power poseen un diseño extraíble al adquirir un PowerFlex 755 es necesario añadir el carrito 20-750-CART1-F8, el cual le permite por retirar cada una de las partes. En la siguiente imagen se muestra como este carrito posee ajustes de altura, sistema de seguridad y bloqueo, para garantizar una maniobra segura.

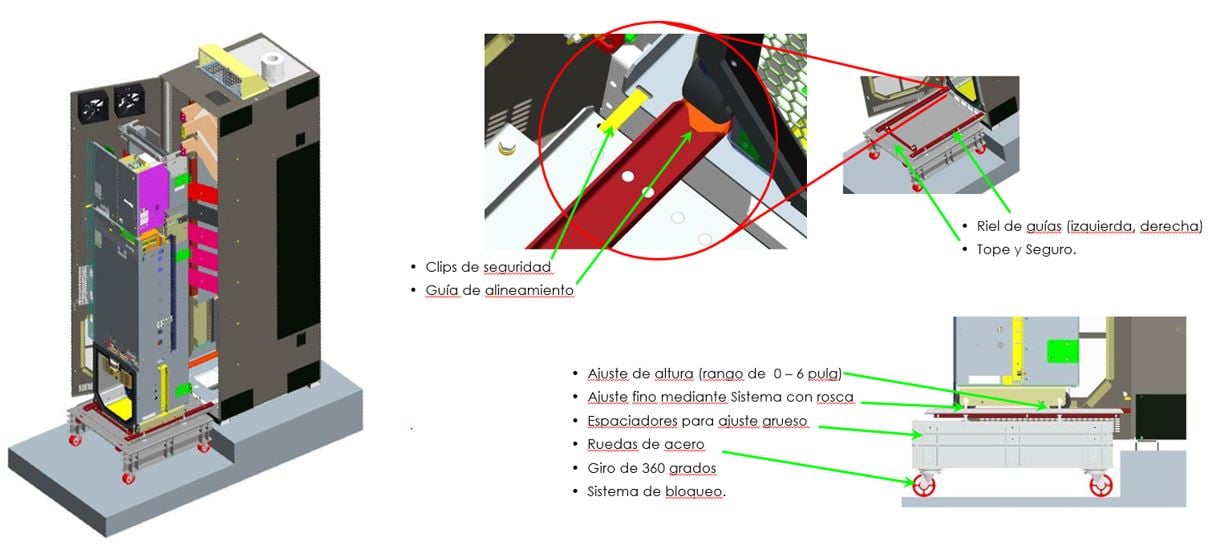

Figura 3. Sistema de extracción de partes mediante carrito robusto, ajustable y seguro [6]
Entre las partes removibles podemos considerar:
- Chasis de control: el mismo se puede instalar hasta 23 metros del variador.
- Supresor de Picos.
- Convertidor.
- Inversor
- Banco de capacitores.
- Fusibles.
- Supresor de picos.
Figura 4. Módulos de control y potencia extraíbles en PowerFlex 755 High Power [6]
Acometida
La acometida de los PowerFlex 755 High Power se puede realizar por la parte superior o inferior, los puntos de conexión en forma de "L" a barras son ajustables lo cual facilita la instalación de los conductores de potencia.
Figura 5. Punto de acople en L móviles para facilitar la acometida [6]
Los PowerFlex 755 HighPower puede ser acoplados de CCMs Centerline: en el caso de la versión IEC Centerline 2500 el variador se acopla directamente a barras, en el caso de los CCM NEMA Centerline 2100 el acople de varas se debe adicionar una sección de transición.
Figura 6. Acople de PowerFlex 755 HighPower con CCM Centerline 2500 IEC [6]
Ducto de potencia aislado de control
Los PowerFlex 755 High Power poseen un diseño el cual el sistema de ventilación de potencia se encuentra un ducto independiente del sistema de ventilación de control, lo cual evita el ingreso de contaminantes a las tarjetas de control garantizando así una vida útil más amplia al variador. En la siguiente imagen se puede observar los sistemas de ventilación.
La campana de salida, mostrada en la figura en la parte superior es un opcional en variadores IP20, el número de catálogo es el 20-750-HOOD1-F8.
Figura 7. Sistema de ventilación PowerFlex 755 High Power [6]
Tipos de enclosures
El PowerFlex 755 High Power está disponible en diversos tipos de enclosure:
- IP00: No brinda protección ante polvo y líquidos.
- IP21: Provee introducción de dedos o objetos similares, no protege ante agua. Debe instalarse en ambiente controlado, aire con bajo nivel de contaminación y seco. Disponible en profundidad de 600 mm ó 800 mm.
- IP54: Protege ante polvo y salpicaduras de agua. Puede instalarse en un ambiente moderadamente contaminado. Profunidad de 800 mm.

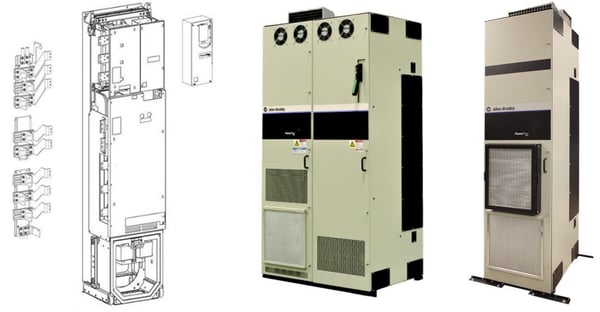

Figura 8. PowerFlex 755 High Power en sus presentaciones IP00, IP20 y IP54 [6]
Opciones de pre-ingeniería
Los PowerFlex 755 poseen varias opciones de pre-ingeniería las cuales los permiten un tiempo de entrega corto en ciertos accesorios a adicionar en estos variadores. Las principales opciones son:
- Medio de desconexión: Breaker o desconectador con fusibles,
- Contactores (entrada o salida)
- Reactor de línea 3% ó 5% (entrada o salida).
- Sección vacía para cableado.
Figura 9. Opciones de pre-ingeniería disponibles en variadores PowerFlex 755 High Power [2]
Para más información sobre las opciones de pre-ingeniería consulte la Guía de selección de variadores PowerFlex, Publicación PFLEX-SG002, en la siguiente figura se muestra una imagen de la sección vacía para cableado. Las instrucciones de instalación de las opciones para la sección de cableado se pueden consultar la Publication 750-IN030B: PowerFlex 750-Series Power Option Cabinets
Figura 10. Opción de sección para vacía [2]
Capacidad de trabajar N-1
Los PowerFlex 755 frame 9 y 10 poseen la capacidad de continuar trabajando entregando menor potencia cuando uno de sus inversores o convertidores sale de servicio, por ejemplo en un frame 9 se poseen dos unidades de potencia, por tanto N=2 y el PowerFlex 755 podrá continuar trabajando con un sola unidad a potencia reducida.
Con el fin de tener la capacidad de redundancia al momento de adquirir el variador podemos considerar un Frame 9 sobredimensionado al doble, permitiendo así cuando uno falle poder operar al 100% del consumo con el otro inversor.
Para más información puede consultar la nota técnica knowledgebase #543071 PowerFlex 755 HIHP Drive Fault 360 (N-1 See Manual)
Diagnósticos Predictivos
Los variadores PowerFlex 755 y PowerFlex 753 poseen diagnósticos predictivos con el fin de evitar paros indeseados en nuestras aplicaciones, el objetivo es aumentar la productividad de nuestros procesos con indicadores que nos permitan realizar mantenimientos calendarizados, evitando así que nuestro proceso se detenga en momentos que requerimos producir.

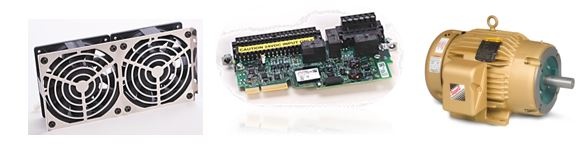

Figura 11. Los diagnósticos predictivos están enfocados en ventiladores, salidas de relés, horas de operación máquina y motor [7]
Los diagnósticos predictivos de los variadores PowerFlex 750 se pueden clasificar de la siguiente manera:
Tabla 1. Clasificación de los diagnósticos Predictivos PowerFlex 750 [7]
En la siguiente tabla, en la última columna se muestran en las variables de entrada, es decir los parámetros que debemos configurar en el variador para que la estimación sea lo más acertada posible.
Tabla 2. Diágnosticos Predictivos incluídos en los variadores PowerFlex 750 [7]
En la siguiente figura se muestra el grupo de parámetros relacionados a los diagnósticos predictivos en un PowerFlex 755.
Figura 12. Grupo de parámetros de Diagnósticos Predictivos PowerFlex 755 High Power.
Puertos 10 y 11: Convertidor e Inversor.
Los PowerFlex 755 High Power, a diferencia de los PowerFlex 753 y 755 frames 1-7, poseen dos puertos adicionales Puerto DPI 10 Inversor y puerto DPI 11 el convertidor, lo anterior con el fin de proveer diagnósticos más amplios sobre estas secciones de potencia. En la siguiente imagen se especifican el nombre los parámetros disponibles en los PowerFlex 755 frames 8 al 10 en su(s) inversor(es).
Figura 13. Parámetros disponibles en los PowerFlex 755 frames 8-10 en su puerto 10-Inversor(es) [4]
Para el convertidor los parámetros y diagnósticos disponibles para los PowerFlex 755 frames 8-10 son los siguientes:
Figura 14. Parámetros disponibles en los PowerFlex 755 frames 8-10 en su puerto 11 Convertidor(es) [4]
DeviceLogix.
El DeviceLogix es una lógica de control incorporada en los variadores PowerFlex 755 en su puerto DPI número 14. DeviceLogix permite definir el estado de las salidas del dispositivo acorde al estado de las entradas y datalinks (información recibida por puerto de comunicación). En caso de pérdida de potencia con la fuente auxiliar de los PowerFlex 750s la lógica se puede mantener activa, aunque se desconecte la potencia del variador.
Figura 15. Editor de bloques DeviceLogix, PowerFlex 755.
La lógica de control se puede programar en bloques o mediante lenguaje escalera. La cantidad máxima de bloques son 225. En la siguiente imagen se muestra un resumen de las funciones y sus categorías.
Figura 16. Funciones disponibles en el DeviceLogix [4]
¿Dónde puedo obtener más información técnica del PowerFlex 755?
Para más información sobre los beneficios de los variadores PowerFlex 755 puede consultar los siguientes enlaces:
- Brochure virtual PowerFlex 750
- Manuales: Datos técnicos, manual de usuario PowerFlex 753 y 755.
- PowerFlex 755 High Power: Manual de servicio del hardware.
- Manual de referencia PowerFlex 750
¡Escríbamos a mercadeo@elvatron.com!
