¿Cuáles son los puertos DPI de los variadores PowerFlex 753 y PowerFlex 755?

Posted by Eduardo Suárez on 22/10/2018 09:41:32 AM

Los variadores PowerFlex 753 y 755 están basados en una arquitectura de puertos, donde el puerto 00 es el variador como tal y los otros puertos se identifican dispositivos periféricos. Para poder realizar la puesta en marcha efectiva es importante conocer cuáles son estos puertos y son funciones con el fin de poder realizar el direccionamiento adecuadamente.

En el siguiente blog nos estaremos refiriendo al PowerFlex 753 y PowerFlex 755 como PowerFlex 750.

 PowerFlex 755 con módulos opcionales en sus ranuras o puertos DPI

Figura 1. PowerFlex 755 con módulos opcionales en sus ranuras o puertos DPI [6]



La siguiente imagen brinda una idea general de los puertos de la ubicación de cada uno de los puertos DPI de un variador PowerFlex 750.

Ubicación de los Puertos DPI

Figura 2. Ubicación de los Puertos DPI en los variadores PowerFlex 750 [3]



A continuación, analizaremos más detalladamente de cada uno de los puertos.

Puerto DPI 00: PowerFlex 750.

Este puerto es el variador como tal. En gran parte se puede considerar a que está representado por la tarjeta principal de control, a excepción por los siguientes dos puertos que están alojados en esta misma tarjeta:

  • Puerto 13: EtherNet/IP embebidos de los PowerFlex 755.
  • Puerto 14: DeviceLogix explicado más adelante.

Las terminales de control embebidas de los PowerFlex 753 son considerados como parte del puerto 00, en la figura 3 se muestra un ejemplo de cómo configurar la entrada analógica 0 de un PowerFlex 753 como referencia de velocidad. Como se puede observar se direcciona primero al Puerto DPI 00 (que es el PowerFlex 753) y seguidamente a la entrada analógica 0.



Asignación de la entrada analógica 0 embebida de los PowerFlex 753 como referencia de velocidad

Figura 3. Asignación de la entrada analógica 0 embebida de los PowerFlex 753 como referencia de velocidad.



 En la figura 4, se muestra como programar la entrada analógica 1 de un módulo de expansión de entradas y salidas (instalado en el puerto 5) como referencia de velocidad.



Asignación de entrada analógica 1 de un módulo de expansión de ES instalado en puerto 5 como referencia de velocidad

Figura 4. Asignación de entrada analógica 1 de un módulo de expansión de E/S instalado en puerto 5 como referencia de velocidad.





Puerto DPI 01: HIM montaje en el variador.

La pantalla 20-HIM-A6 es el HIM apto para montaje en el variador, la misma capaz de mostrar párrafos para facilitar la puesta en marcha.

Entre las ventajas de la interfaz se encuentran:

  • Múltiples lenguajes (incluye español).
  • CopyCat (Carga/descarga de programas en memoria de la pantalla).
  • Capacidad de colocar password
  • Asistente de puesta en marcha
  • Removible cuando el motor esté girando, sin ocasionar falla (ver procedimiento en manual de usuario).

Para más información consulte el manual de usuario de las pantallas 20-HIM-A6, que es la publicación 20HIM-UM001



Pantalla 20-HIM-A6 disponible para variadores PowerFlex 750

Figura 5. Pantalla 20-HIM-A6 disponible para variadores PowerFlex 750 [3]



Puerto DPI 02: Convertidor USB, HIM externo/portátil.

El puerto DPI 02 es un puerto destinado que puede ser utilizado para los siguientes equipos:

  • 1203-USB: Convertidor USB que permite la puesta en marcha de variadores mediante software.

 interfaz 1203-USB

Figura 6. Interfaz 1203-USB [6]

  •  HIM externo: ya sea el portátil (handheld) o montaje en puerta del gabinete 20-HIM-C6S.



Conexión de HIM portátil

Figura 7. Conexión de HIM portátil [3]



Puerto DPI 03: Bifucador

Al adicionar la HIM de montaje puerta se genera un puerto adicional que es el Puerto DPI 03, en la siguiente imagen de muestra el caso al adicionar la base 20-HIM-B1, que es una base donde se puede instalar el 20-HIM-A6 en la puerta del gabinete.

La intención de este puerto es que en caso que requiramos conectar la interfaz 1203-USB no sea necesario abrir la puerta del gabinete.



Puerto DPI 3 en base externa 20-HIM-B1

 Figura 8. Puerto DPI 3 en base externa 20-HIM-B1 [7]





Puertos DPI 04-08: Ranuras para módulos opcionales.

Los PowerFlex 755 frames 2-10 poseen los puertos DPI del 04 al 08 para adicionar módulos opcionales. En el caso de los PowerFlex 753 (frames 1-7) y PowerFlex 755 frame 1 sólo están disponibles los puertos DPI 4, 5 y 6, es decir, no existen los puertos DPI 7 y 8.



Numeración de los puertos para módulos opcionales para PowerFlex 755 frames 2 al 10

Figura 9. Numeración de los puertos para módulos opcionales para PowerFlex 755 frames 2 al 10 [6]



Algunos de los módulos opcionales poseen restricciones sobre en qué puerto se deben instalar, para esto consulte la guía de instalación de módulos opcionales Publicación 750-IN002. En la siguiente tabla se muestra un resumen de los principales módulos opcionales a instalar:

Tabla 2. Módulos opcionales PowerFlex 750.

Módulos opcionales PowerFlex 750-5

NOTA: En caso de que en su proyecto requiera Paro Seguro (Safe Torque Off) por medio EtherNet/IP y/o retroalimentación con encóder universal considere el PowerFlex 755 debido a que estos módulos sólo están disponibles para este modelo.



Para la lista completa de los accesorios de los PowerFlex 750 consulte la guía de selección de variadores PowerFlex Publicación PFLEX-SG002



Puerto DPI 09: Fuente de alimentación auxiliar.

Los variadores PowerFlex 750 poseen como opcional la fuente auxiliar 20-750-APS, la cual le permite mantener el control y comunicaciones activas aunque se pierda la alimentación de potencia. Esta fuente debe conectarse a una UPS en sitio para garantizar su funcionamiento.



La misma se debe instalar en la ranura del puerto DPI 8. La fuente se conecta a unas terminales de color blanco que se encuentran entre los puertos DPI 5 y 6. Estas teminales de color blanco es el puerto DPI 09.

Las instrucciones de instalación se pueden consultar en la Publicación 750-IN002.

Instalación de Fuente Auxiliar de Poder 20-750-APS en PowerFlex 753



Figura 10. Instalación de Fuente Auxiliar de Poder 20-750-APS en PowerFlex 753 [3]

Esta fuente no es necesaria en Frames 8-10 debido a que el PowerFlex 755 ya posee una integrada.



Puerto 10: Inversor (PowerFlex 755 frames 8-10).

Los PowerFlex 755 frames del 8 al 10 poseen dos puertos adicionales Puerto DPI 10: El Inversor y puerto DPI 11: El Convertidor, lo anterior con el fin de proveer diagnósticos más amplios sobre estas secciones de potencia.

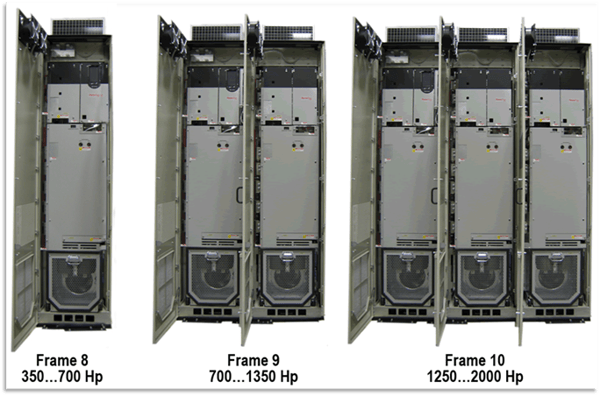

PowerFlex 755 Frames 8,9,10

Figura 10. PowerFlex 755 Frames 8,9,10 [6]



En la siguiente imagen se especifican el nombre los parámetros disponibles en los PowerFlex 755 frames 8 al 10 en su(s) inversor(es).

Parámetros disponibles en los PowerFlex 755 frames 8-10 en su puerto 10-Inversor(es)

Figura 11. Parámetros disponibles en los PowerFlex 755 frames 8-10 en su puerto 10-Inversor(es) [4]





Puerto 11: Convertidor (PowerFlex 755 frames 8-10).

Para El Convertidor los parámetros y diagnósticos disponibles para los PowerFlex 755 frames 8-10 son los siguientes:

Parámetros disponibles en los PowerFlex 755 frames 8-10 en su puerto 11 Convertidor(es)

Figura 12. Parámetros disponibles en los PowerFlex 755 frames 8-10 en su puerto 11 Convertidor(es) [4]



Puerto 12: Para uso futuro.

Actualmente no se posee una función específica para el puerto 12.





Puerto 13: EtherNet/IP.

Los variadores PowerFlex 755 poseen un Puerto EtherNet/IP embebido en la tarjeta principal de control, el cuál corresponde al puerto DPI 13. El manual de usuario de este puerto es la publicación 750COM-UM001.

Este puerto podrá ser utilizado para monitoreo como para control total del variador. A los PowerFlex 755 les permite realizar la Configuración Automática del Dispositivo, para mayor información sobre este beneficio lea el blog Reduzca al mínimo el tiempo de paro de sus variadores de frecuencia u observe el siguiente webinar sobre variadores PowerFlex 525 donde se muestra dicha función:





Puerto 14: DeviceLogix.

El DeviceLogix es una lógica de control incorporada en los variadores PowerFlex 753 en su puerto DPI número 14. DeviceLogix permite definir el estado de las salidas del dispositivo acorde al estado de las entradas y datalinks (información recibida por puerto de comunicación). En caso de pérdida de potencia con la fuente auxiliar de los PowerFlex 750s la lógica se puede mantener activa, aunque se desconecte la potencia del variador.

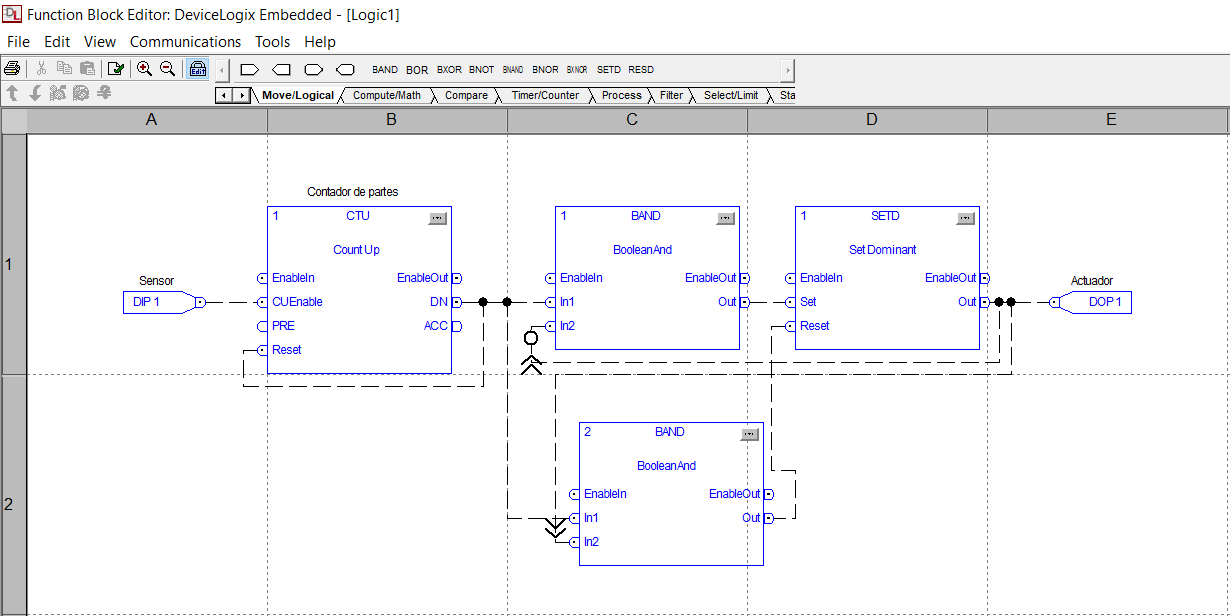

 Editor de bloques DeviceLogix, PowerFlex 753

Figura 13. Editor de bloques DeviceLogix, PowerFlex 753.



La lógica de control se puede programar en bloques o mediante lenguaje escalera. La cantidad máxima de bloques son 225. En la siguiente imagen se muestra un resumen de las funciones y sus categorías.



Funciones disponibles en el DeviceLogix

Figura 14. Funciones disponibles en el DeviceLogix [4]



¿Dónde puedo obtener más información técnica del PowerFlex 750?

Para más información sobre los beneficios de los variadores PowerFlex 750 puede consultar los siguientes enlaces:

¡Escríbamos a mercadeo@elvatron.com!



Bibliografía.

[1] PowerFlex 750 Reference Manual, Publicación 750-RM002, Rockwell Automation, Febraury 2016, disponible en:

https://literature.rockwellautomation.com/idc/groups/literature/documents/rm/750-rm002_-en-p.pdf



[2] Guía de selección de variadores PowerFlex, Publicación PFLEX-SG002, Rockwell Automation, agosto 2017, disponible en:

http://literature.rockwellautomation.com/idc/groups/literature/documents/sg/pflex-sg002_-es-p.pdf



[3] Instrucciones de Instalación, PowerFlex 750, Publicación 750-IN001, agosto 2013, disponible en

https://literature.rockwellautomation.com/idc/groups/literature/documents/in/750-in001_-es-p.pdf



[4] Manual de programación PowerFlex 750, Publicación 750-PM001, febrero 2017, disponible en

https://literature.rockwellautomation.com/idc/groups/literature/documents/pm/750-pm001_-es-p.pdf



[5] Reference Manual: Rockwell Automation Library of Process Objects: PowerFlex 753 Variable Frequency Drives (P_PF753) Versión 3.5, Rockwell Automation, febrero 2017, disponible en: https://literature.rockwellautomation.com/idc/groups/literature/documents/rm/syslib-rm044_-en-p.pdf



[6] PowerFlex 750 Review (PowerPoint), Rockwell Automation 2012, Milwaukee.



[7] Instructions: Using the 20-HIM-B1 Bezel Kit, Publicación 20HIM-IN004, Rockwell Automation, Marzo 2006, disponible en:

https://literature.rockwellautomation.com/idc/groups/literature/documents/in/20him-in004_-en-p.pdf
